超音波式単成分液体濃度計（汎用）
超音波式単成分液体濃度計（汎用）
測定機器
超音波の特性を利用し、溶液の濃度（2成分中の1成分）を計測可能な濃度計です。
測定対象は酸・アルカリ・有機溶剤等多岐に渡り、薬品耐性に優れた発信器材質、
屋外設置対応変換器、防爆対応等汎用性を備えております。
※下記は標準型となりますが、他にも半導体プロセス向けに特化した専用機モデル、
高精度・高安定計測モデル、3成分中の2成分を測定可能な多成分モデルもございます。
超音波式単成分液体濃度計（汎用）
超音波式単成分液体濃度計（汎用）
測定機器
超音波の特性を利用し、溶液の濃度（2成分中の1成分）を計測可能な濃度計です。 測定対象は酸・アルカリ・有機溶剤等多岐に渡り、薬品耐性に優れた発信器材質、 屋外設置対応変換器、防爆対応等汎用性を備えております。 ※下記は標準型となりますが、他にも半導体プロセス向けに特化した専用機モデル、 高精度・高安定計測モデル、3成分中の2成分を測定可能な多成分モデルもございます。

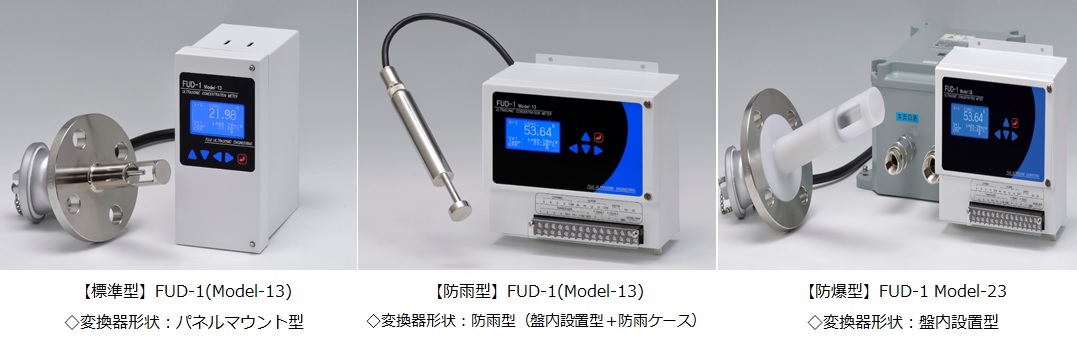

製品ラインアップ
単成分濃度計の特長
リアルタイム濃度測定が可能で、濃度管理システム構築も簡単
- リアルタイム計測が可能
- 管理システムにも対応
- 簡単な設置と安定した計測が可能
- 超音波は導電率や屈折率と比較して対応範囲が広い
メリット
- 高精度での連続計測が可能
- 定期的な調整・校正が不要でメンテナンスフリー
- 設置時の各種調整が不要で設置が容易
- リアルタイム出力による工程へのフィードバックも容易
用途
- 電解ソーダ工業界における薬液製造工程など（NaOH HCl NaClOなど）
- 化学工業界に薬液製造工程など（H2SO4 NH4OH HNO3など）
- 鉄鋼業界における圧延油・アルカリ脱脂液の濃度管理など
- 化繊業界における原料・油剤管理など
- 食品業界における糖度・エキス濃度管理など
- 各種、製造工程における洗浄剤・エッチング液濃度管理など
仕様

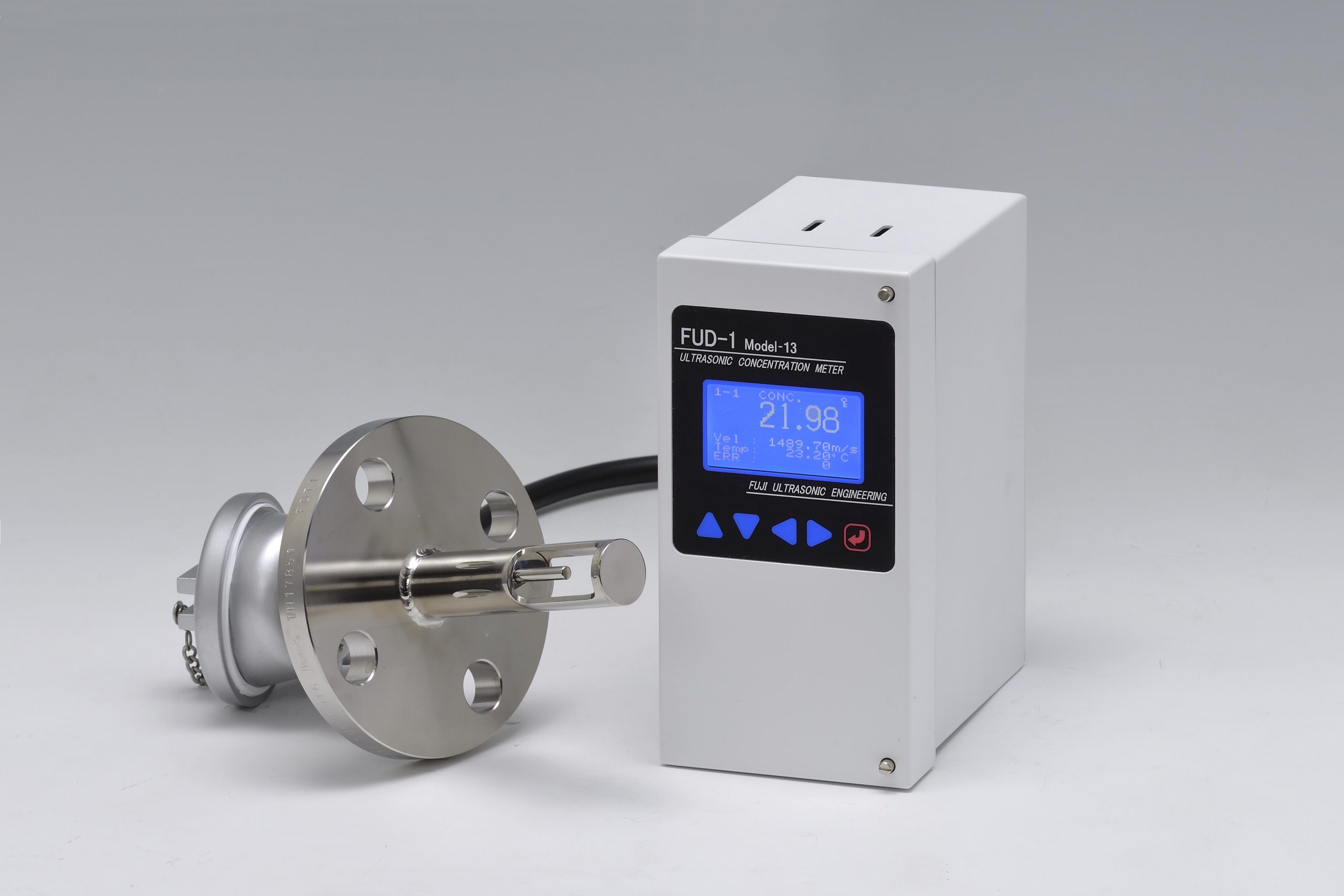

| 形式 | FUD-1 Model-13／FUD-1 Model-23（防爆仕様） | |
|---|---|---|
| 測定パラメータ | 超音波伝播速度・温度 | |
| 表示 | LCD（濃度・温度・音速/各種パラメータ） | |
| 出力信号 | アナログ DC4～20mA（濃度値に対し自由に設定可） デジタル RS232C（濃度・温度・音速・エラーコード） 警報 上・下限 計測異常 |
|
| 電源 | AC100V～240V 50/60Hz (DC24Vも使用可能) | |
| 構造 | パネルマウント型（DIN規格準拠）・盤内設置型（オプションにて防雨ケースに組み込み可） | |
| 環境温度 | 0～50℃ RH85%以下（結露ないこと） | |
| 測定液温度 | 0～100℃ 特別仕様 -10～160℃（100℃幅） | |
| 機能 | 出力範囲設定、警報出力設定、濃度表示移動平均、濃度表示オフセット及びゲイン設定機能、自己診断機能、フェールセーフ機能、異常値キャンセル | |
| オプション | RS485出力（RS232Cとの同時出力不可） 温度出力（DC4～20mA） |
|
| チャンネル | 最大10ch | |
| ケーブル | 10m（標準） 10m以上は中継器が必要となります 最長300m | |
| 防爆仕様 | 中継器 | 本質安全防爆ExⅡCT4＋耐圧防爆ExⅡBT4 |
| センサー | 本質安全防爆ExⅡCT4 | |
| 発信機材質 | SUS316（L）・SUS304（L）・テフロンコーティング・ハステロイ・チタン・ ニッケル・タンタル・PFA・PVC・PVDFなど | |
