オフガス2500℃環境下での
インライン流量、濃度測定装置 (CO/CO2、H2O、温度、流量)

製鉄(電炉)、セメント工場でのオフガス測定による燃焼最適化

製鉄(電炉)、セメント工場での
オフガス測定による燃焼最適化

環境・保安設備
測定機器

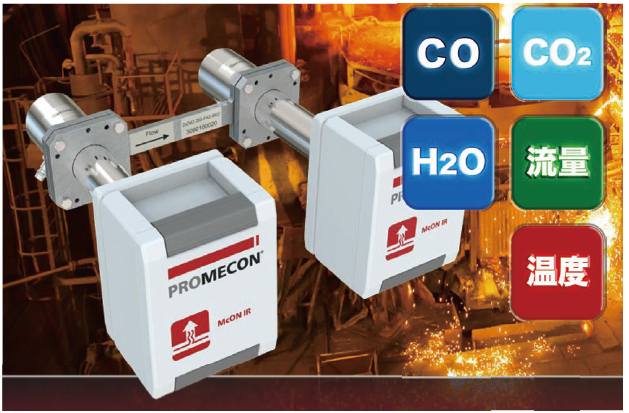

オフガス2500℃環境下での
インライン流量、濃度測定
(CO/CO2、H2O、温度、流量)



オフガス中の常時流量/ 濃度測定でリアルタイムでの熱量計算=燃焼最適化が可能!

吸引式ではない、独自技術での測定方式で、現在の測定環境の改善へ!

メンテナンス、校正不要!

高温環境で流量、濃度をインライン測定可能なオンリーワン技術!

PROMECON 社の紹介

PROMECON process measurement control GmbH 社はドイツのマグデブルグに本社を置き、電力、製鉄、セメント、
廃棄物焼却の様々な産業向けに「最適化」をテーマに独自の特許技術を持った流量計、濃度計、温度計を
世界各国に展開しています。同社はこれまで石炭火力発電向けに空気流量計、石炭( 微粉炭) 流量計、
未燃カーボン計をメインに手掛けてきましたが、この度、同技術を活用し、製鉄/ 電炉やセメント工場の
高温・高ダスト環境下でのインライン測定で「燃焼の最適化」を実現できる製品を開発いたしました。
特に欧米では燃焼の最適化=省エネ= CO2 削減といった課題に対し多数の導入実績が有ります。

製品特徴

  • 特徴⓵:測定対象として流量、濃度(CO、CO2、H2O)、温度を1 ユニットで測定可能。
  • 特徴⓶:高温(最大2500℃まで)、高ダスト下の厳しいガス環境下でも測定可能。
  • 特徴⓷:対象ダクトに直付設置が可能なので、インラインで測定可能。
  • 特徴⓸:2 秒以内の反応速度。
  • 特徴⓹:ドリフトは発生しない為、定期的な校正は不要。
  • 特徴⓺:センサーはダクトの外側に設置し、計器構造上、対象の高温ガスとは非接触測定の為、
                    付帯設備(挿入管や吸引後の冷却装置)は不要で、メンテナンスはほぼ不要。
  • 特徴⓻:吸引式のような部分測定では無く、対象ダクト内の平均値としての測定が可能。

測定原理

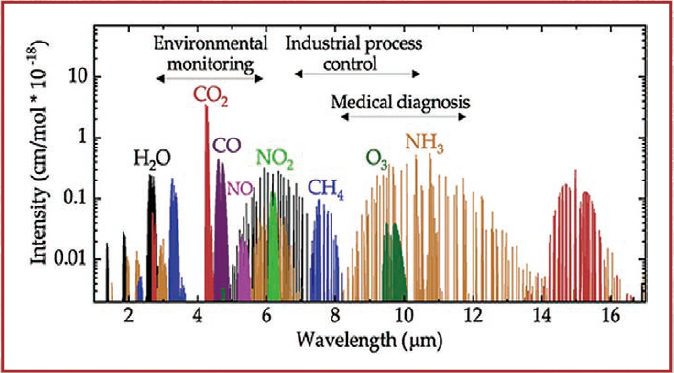

PROMECON Promecon 社にて特許取得済みのガス成分検出技術は、赤外線活性ガス分子の
スペクトル放射を分析します。

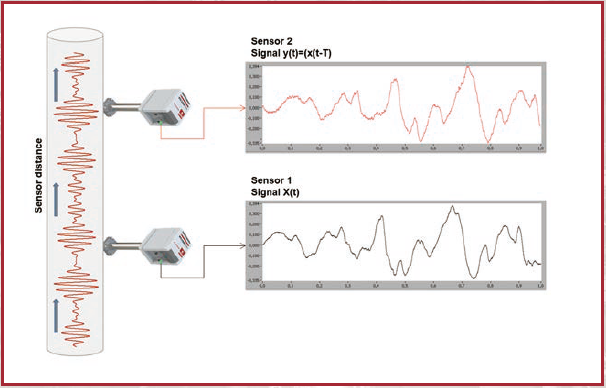

McON IR Air(流量計)

センサー1 とセンサー2 の高速赤外強度センサー( フォトディテクター) により、ガス中にあるCO、
CO2 の分子が放射する赤外波長(スペクトル)の赤外強度をとらえ信号波形にします。
それぞれの信号波形を照らし合わせた際の時間シフト(時間差)並びに、固定されているセンサー間
距離の2 つの要素から流速を算出します。

McON IR CO/CO2 計、McON IR H2O/ 温度計

高速赤外強度センサーを使用し、高温下でのCO、CO2、H2O から放射される赤外波長(スペクトル)の
赤外放射強度の変化(濃度変化によるもの)を計測します。
(※測定する特定ガスの赤外励起波長強度をそのまま濃度に変換)
測定対象ガスに含まれる特定ガス種の赤外波長以外をカットするフィルタを使い、
組成ガスによる影響を軽減し指示値を算出します。

アプリケーション

電炉

  • CASE1 : 流量
  • CASE2 : 流量+CO/CO2
  • CASE3 : 流量+ 温度
  • CASE4 : 流量+CO/CO2+ 温度
  • CASE5 : 流量+CO/CO2+ 温度+H2O

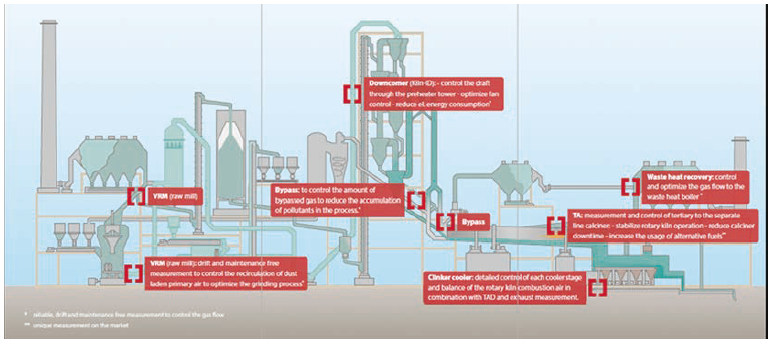

セメント

  • CASE1 : 流量
  • CASE2 : 流量+CO/CO2
  • CASE3 : 流量+ 温度
  • CASE4 : 流量+CO/CO2+ 温度
  • CASE5 : 流量+CO/CO2+ 温度+H2O

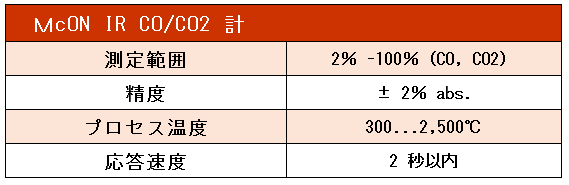

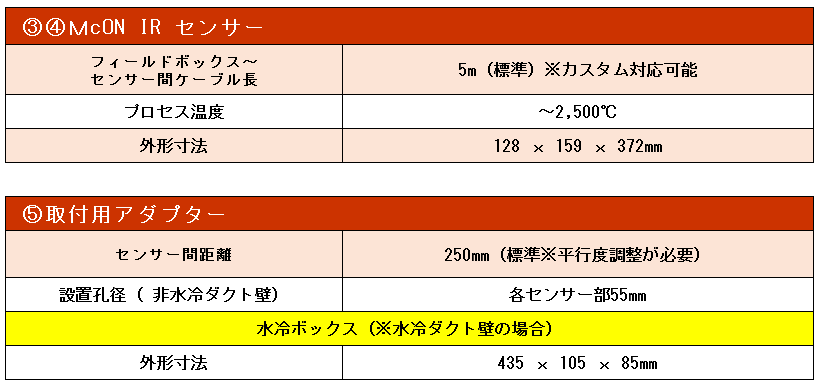

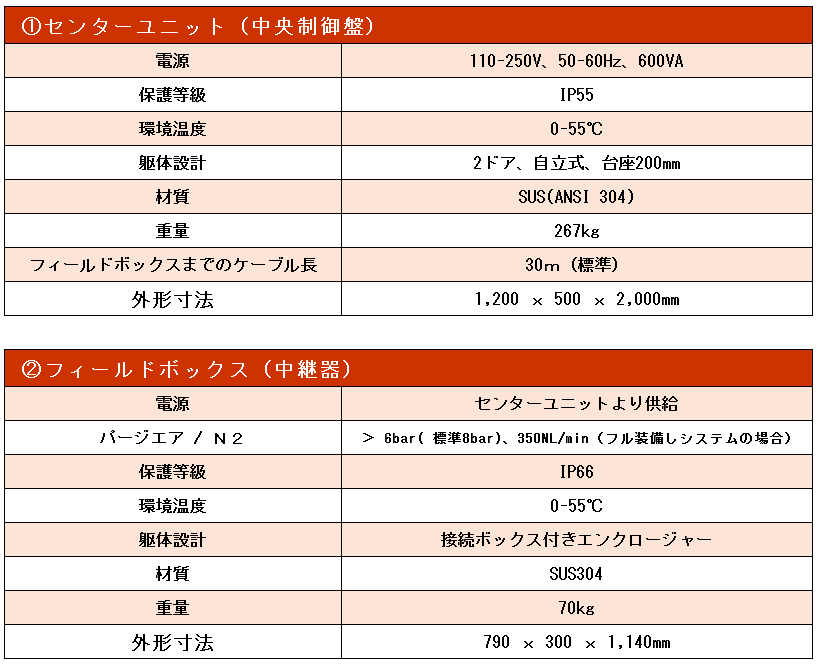

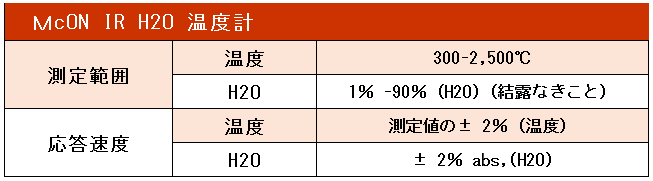

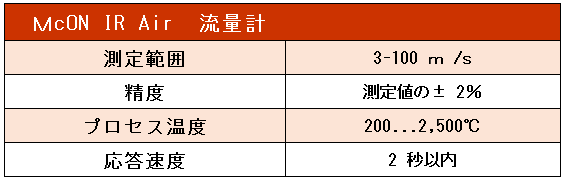

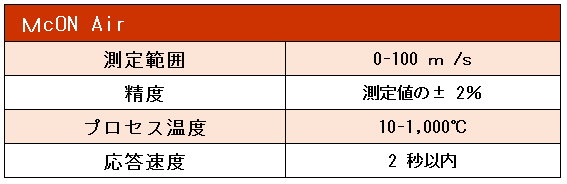

製品ラインナップ







関連製品

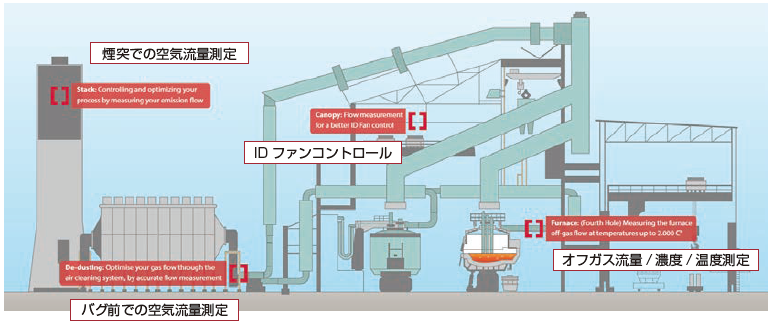

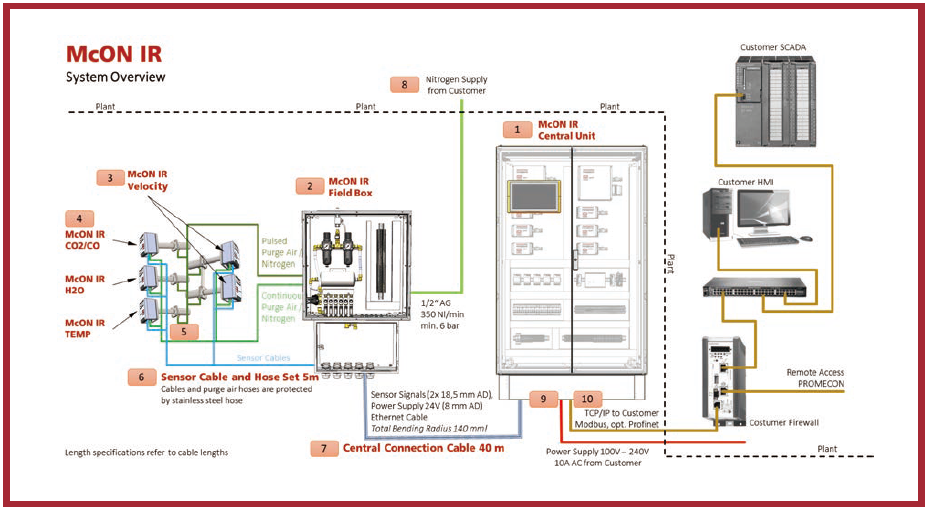

MECON IR 電炉測定システム全体 CO/CO2、H2O/ 温度、流量



濃度測定の実例データ

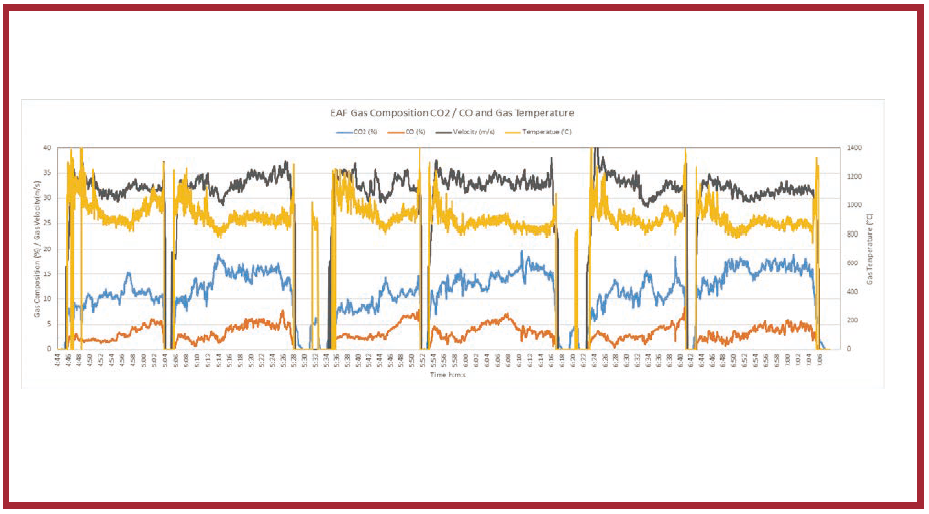

測定事例① 電炉エアギャップ後 CO、CO2 、流速データ

測定事例② 電炉エアギャップ後 CO、CO2 、流速、温度データ

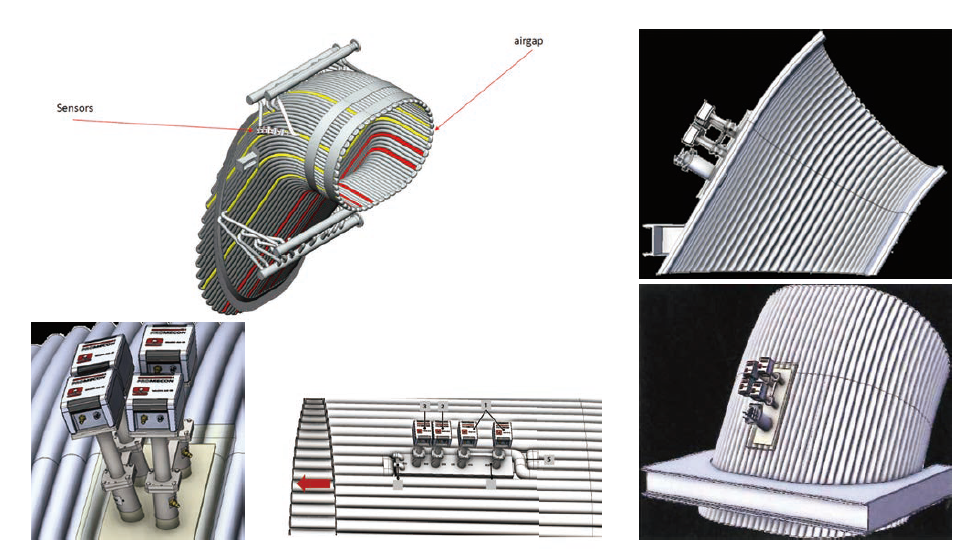

センサー設置例
