SDF差圧式流量計（高温ガス、蒸気、液体）｜製品情報

【既設配管に後付け可能】
高温（～1100℃）・高圧（～320bar）・高ダストの過酷な条件に対応可能な差圧式流量計
（対象：ガス、蒸気、液体）

SDF差圧式流量計とは

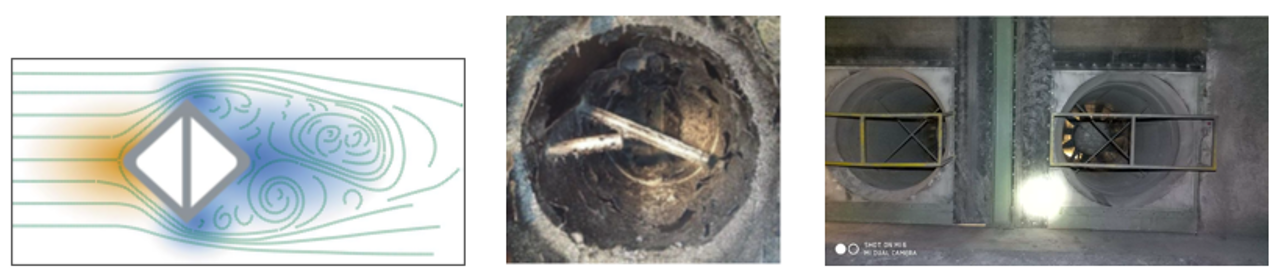

SKI社のSDF差圧式流量計は、流体がピトー管の絞り部を通過する際に生じる差圧を利用し流量を測定するシステムであり、ガス・蒸気・液体といった様々な流体が対象となります。

ダクト内径は最小25mm～最大10,000mmまで、温度は1,100℃まで対応することができ、高圧下や腐食性流体下における測定も可能です。

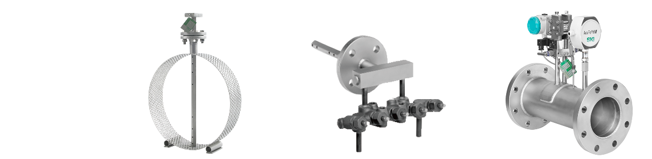

構成はピトー管、マニホールドバルブ、トランスミッタによるシンプルは構成であり、差圧信号はトランスミッタにより電気信号に変換され、アナログ信号データとして出力されます。（温度センサー・圧力センサーのオプション有り）

ダストが多い環境下においては、ピトー管への詰まりを防ぐ自動パージシステム（オプション）によりインターバルが短い、連続した測定が可能です。

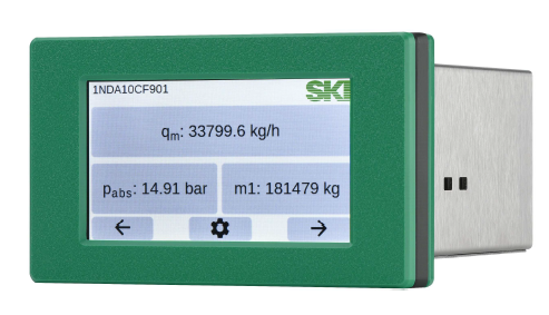

AGA、ISO、IAPWSなどの高度な演算アルゴリズムを1台に搭載された流量演算コンピュータであり、必要最小限のパラメータ入力設定により、リアルタイム補正された高精度かつ信頼性の高い計測を実現します。

一次・二次燃焼用空気
大型の空気ダクト（角形または円形）における流量測定に適しており、低流速や汚染空気にも対応します。SDFセンサーは粒子濃度が最大200 mg/m³の環境でも長期的な安定性を提供します。より高い負荷条件の用途では自動パージユニットを装備することにより最大3,000 mg/m³の粉塵負荷環境でも運転が可能です。
ボイラー給水・複水・その他液体
脱塩水や軽油などを含む、あらゆる種類の液体の流量測定に対応します。
高圧・低圧蒸気
SDFセンサーによる蒸気流量測定は残留圧力損失が小さく、必要な整流区間で運用できます。これにより、厳しい設置条件下でも高精度な流量測定が可能です。
蒸気・熱媒油の取引計測
蒸気などの熱伝達媒体は産業資源として生産コスト管理のために正確な把握が必要とされる場合があります。このため、高精度かつ再現性の高い質量流量測定が要求されます。AccuFlo®質量流量計は国家試験機関によって発行された正式な校正証明書を添えて出荷され、公平で信頼性の高い取引計量を保証します。
排ガス連続排出監視（CEMS)
SDF-AccuFlo®QALはQAL1認証を取得したCEMSシステムであり、高温度条件でも99%以上の稼働率が実証されています。
